ฮีตเตอร์ท่อกลม TUBULAR HEATER
รายละเอียดและคุณลักษณะฮีตเตอร์ท่อกลม // TUBULAR HEATER
ฮีตเตอร์ท่อกลม (Tubular Heater) ผลิตจากท่อสแตนเลสทรงกลม จึงถูกเรียกกันว่า ฮีตเตอร์ท่อกลม หรือ Tubebular heater นั้นเอง ทั้งนี้สามารถผลิตได้หลากหลายรูปแบบ ทั้งแบบตัว I , U , W หรือดัดเป็นรูปร่างต่างๆได้ตามต้องการ ซึ่งสามารถนำไปใช้งานได้หลากหลายรูปแบบ ตามแต่ลักษณะของงานนั้นๆ
- ขนาดท่อสแตนเลสมีให้เลือกใช้ได้ตามความเหมาะสมของงานทั้ง 6.7 , 8 , 11 , 12 , 14 , 16 มม.
- ความายาวท่อที่ทางบริษัทฯผลิตได้ คือตั้งแต่ 400 - 5800 มม.
- ชนิดของท่อมีให้เลือกตามการใช้งาน ทั้งสแตนเลส 304 , 316L และ อินโคลอย 800
- ปลายทั้ง 2 ข้าง มีเกลียวติดตั้งสำหรับยึดกับโครงสร้างทั้งขนาด M12 , M14 , M16 ฯลฯ
ภาพผลงานการผลิตฮีตเตอร์ท่อกลม // TUBULAR HEATER
ประโยชน์ในการใช้งานฮีตเตอร์ท่อกลม // TUBULAR HEATER

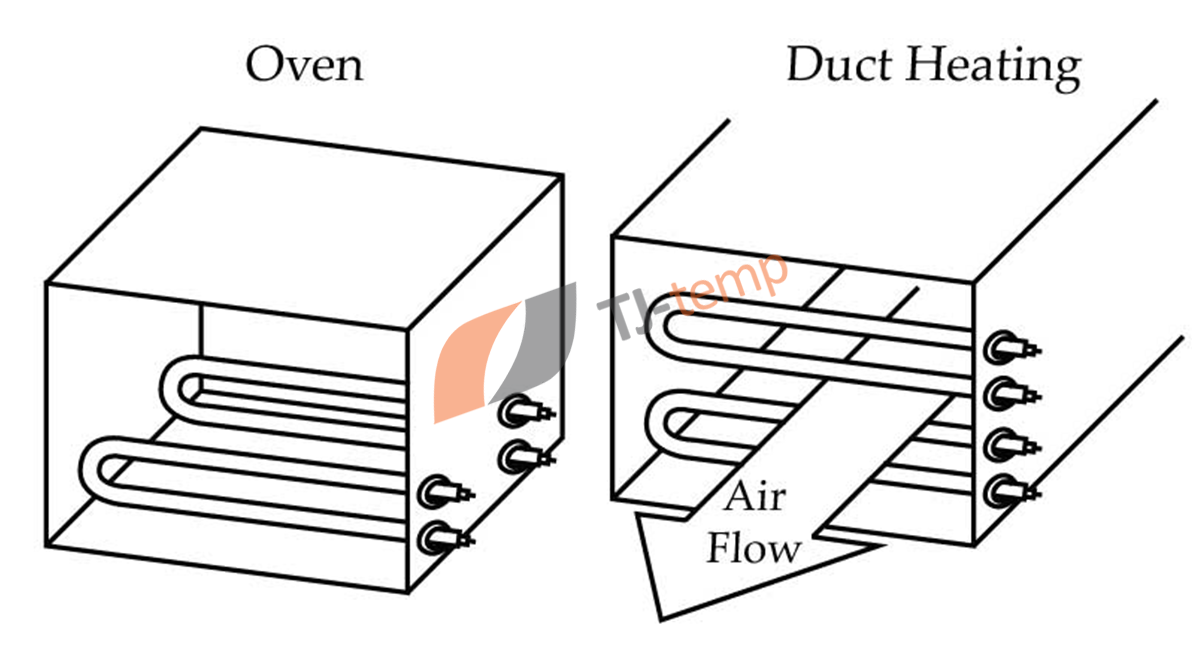

- ใช้ในเตาอบหรือห้องที่ต้องการความร้อนเช่น อบไล่ความชื้น, อบสี, อบอาหาร, อบไม้, อบพลาสติก ฯลฯ
- ใช้ในระบบ DUCT AIR เพื่อลดความชื้นในขบวนการ
- ใช้ในเครื่องลดความชื้น (Dehumidifiers)
- ใช้ในงานที่ต้องการให้ความร้อนในการอบชิ้นงานอย่างสม่ำเสมอและคงที่
ลักษณะการติดตั้งสามารถทำได้โดย : ติดตั้งแบบให้ความร้อนโดยตรง และ แบบส่งผ่านความร้อนจากส่วนฮีตเตอร์ไปยังพื้นที่ที่ต้องการได้รับความร้อนโดยใช้คู่กับพัดลม ในกรณีที่ให้ความร้อนกับอากาศที่ไม่หมุนเวียนควรเลือกวัสดุที่ใช้ทำฮีตเตอร์เป็นท่ออินโคลอย เนื่องจากมีคุณสมบัติถ่ายเทความร้อนได้ดีและทนอุุณภูมิได้สูงกว่าวัสดุท่อชนิดอื่น
ข้อควรระวังในการใช้งานฮีตเตอร์ท่อกลม // TUBULAR HEATER
- เนื่องจากเป็นฮีตเตอร์ที่ใช้กับอากาศ ไม่ควรใช้กับของเหลว
- ขนาด โวลต์ วัตต์ และจำนวนของฮีตเตอร์ ต้องเหมาะสมกับลักษณะงานหรือพื้นที่ที่ต้องการได้รับความร้อน
- ควรมีการติดตั้งพัดลม เพื่อช่วยในการพาความร้อนจากตัวฮีตเตอร์สู้ชิ้นงาน วัตถุ หรือพื้นที่เป้าหมายได้ดีขึ้น
- ตู้อบ หรือห้องอบที่ทำอุณหภูมิสูง ควรเลือกชนิดของท่อฮีตเตอร์ให้เหมาะต่อการใช้งาน
- ควรมีระบบความคุณอุณหภูมิ เพื่อการทำงานที่มีประสิทธิภาพและแม่นยำ
- การต่อใช้งานในรูปแบบอนุกรม แบบขนาน แบบสตาร์ แบบเดลต้า ต้องคำนึงถึงแรงดันไฟฟ้าที่เหมาะสมกับตัวฮีตเตอร์
การสั่งซื้อฮีตเตอร์ท่อกลม // TUBULAR HEATER
ฮีตเตอร์ท่อกลมแบบตัว I (SPEC) // TUBULAR HEATER I SHAPE
|
รุ่นไม่มีครีบ ( I ) |
ขนาดท่อ (MM.) |
ความยาวท่อ (MM.) |
แรงดันไฟฟ้า (V) |
กำลังวัตต์ (W) |
|
TJ-TI (ไม่มีครีบ) |
6.7 , 8 , 11 MM. |
400 MM. |
110V |
600 W |
|
600 MM. |
800 W |
|||
|
800 MM. |
900 W |
|||
|
1,000 MM. |
1,100 W |
|||
|
1,200 MM. |
1,400 W |
|||
|
1,400 MM. |
1,600 W |
|||
|
1,600 MM. |
1,800 W |
|||
|
1,800 MM. |
2,000 W |
|||
|
2,000 MM. |
2,200 W |
|||
|
2,200 MM. |
2,400 W |
|||
|
2,400 MM. |
2,600 W |
|||
|
2,600 MM. |
2,800 W |
ฮีตเตอร์ท่อกลมแบบตัว U (SPEC) // TUBULAR HEATER U SHAPE
|
รุ่นไม่มีครีบ ( U ) |
ขนาดท่อ (MM.) |
ความยาวท่อ (MM.) |
แรงดันไฟฟ้า (V) |
กำลังวัตต์ (W) |
|
TJ-TU (ไม่มีครีบ) |
6.7 , 8 , 11 MM. |
200 MM. |
110V |
600 W |
|
300 MM. |
800 W |
|||
|
400 MM. |
900 W |
|||
|
500 MM. |
1,100 W |
|||
|
600 MM. |
1,400 W |
|||
|
700 MM. |
1,600 W |
|||
|
800 MM. |
1,800 W |
|||
|
900 MM. |
2,000 W |
|||
|
1,000 MM. |
2,200 W |
|||
|
1,100 MM. |
2,400 W |
|||
|
1,200 MM. |
2,600 W |
|||
|
1,300 MM. |
2,800 W |
